Termostat 12V -50+110C

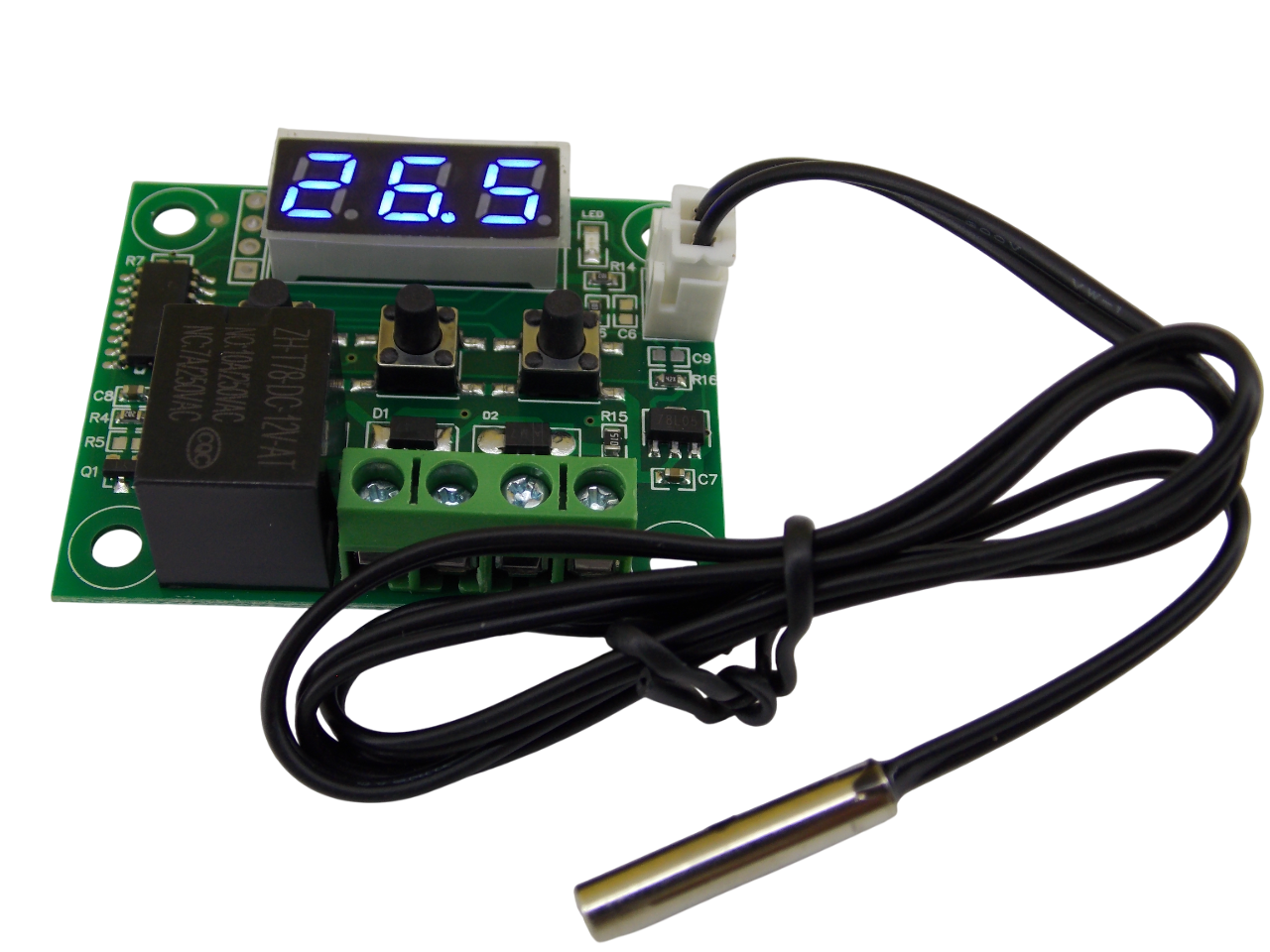

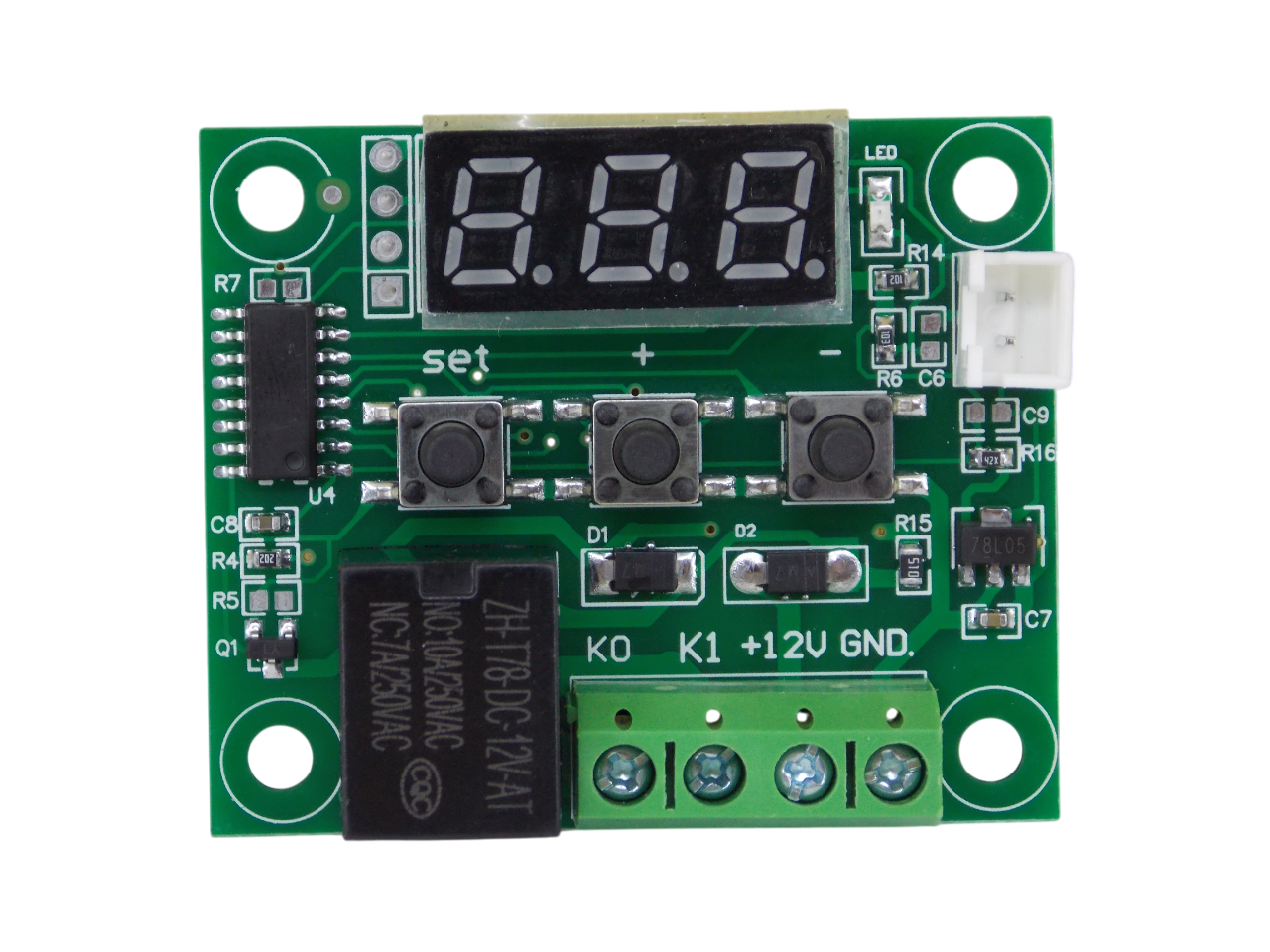

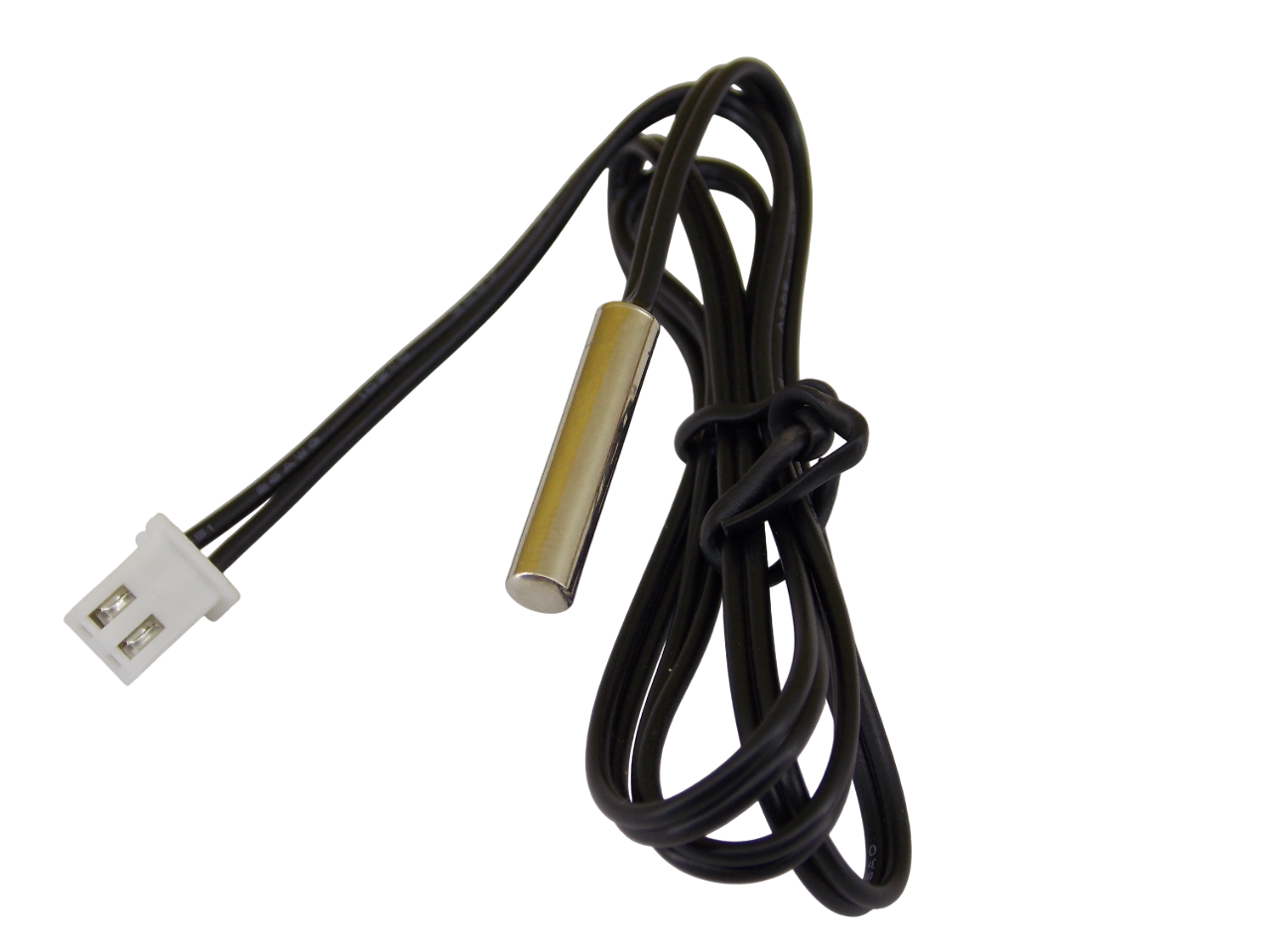

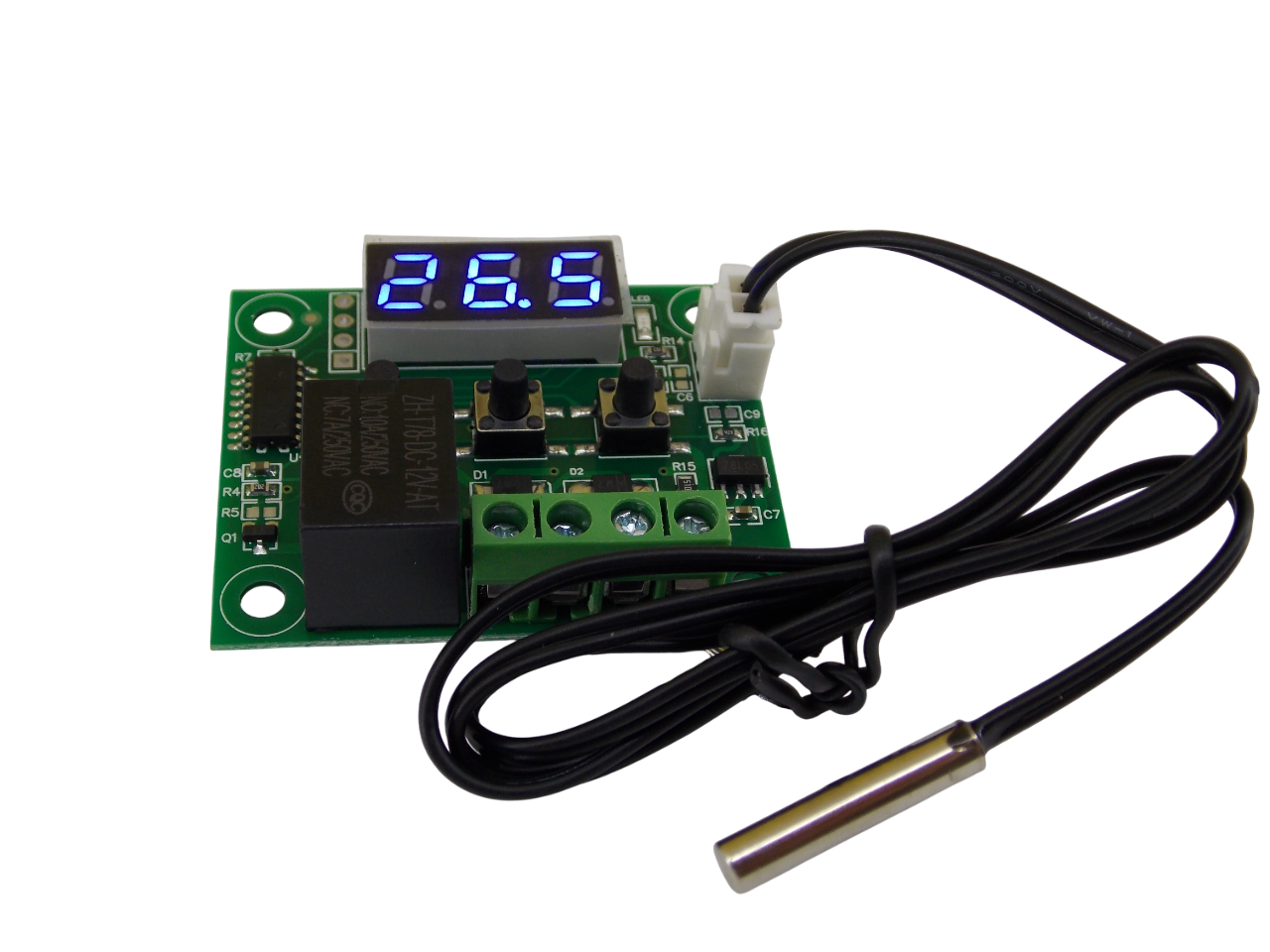

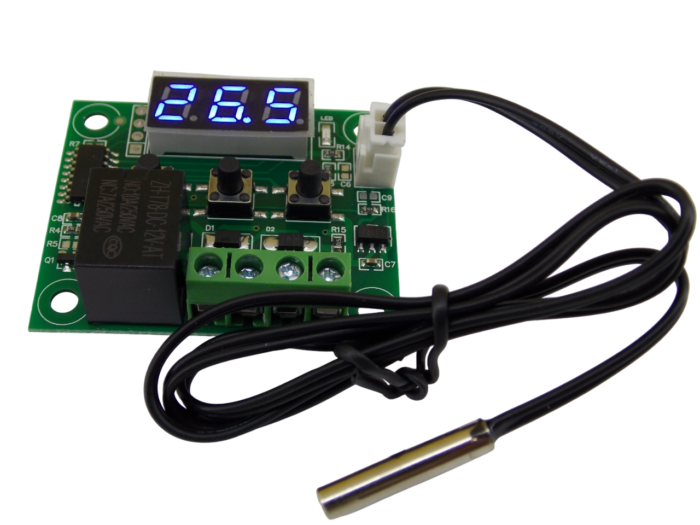

Программируемый регулятор температуры с трех разрядным LED дисплеем предназначен для контроля и поддержания температуры в диапазоне от -50C до +110C. Термостат W1209 может работать в паре с нагревательным устройством или устройством охлаждения, например холодильником.  Кроме 3-х разрядного LED дисплея терморегулятор имеет светодиодный индикатор включения реле, три кнопки управления, разъем для подключения внешнего датчика температуры.  Клеммы K0 и K1 необходимы для подключения нагрузки, а клеммы +12V и GND для питания платы терморегулятора.  На цифровом дисплее отображается текущая измеряемая температура. Технические характеристики W1209: Напряжение питания: 12 В Потребляемая мощность: 35 мА (65 мА при замкнутом реле) Максимально переключаемый ток: 5 А Температурный диапазон: -50 ºС … +110 ºС Точность управления: 0.1 ºС Гистерезис точность: 0.1 ºС Частота обновления: 0.5 с Длина выносного датчика: 50 см Габаритные размеры модуля: 40 x 48 x 14 мм   Подготовка к работе: Подключите источник питания 12В постоянного напряжения с максимальным током не менее 100мА к контактам «+12В» плюс; «GND» минус 12В. Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)). После подачи питания 12В на контакты «+12В» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.  Установка и настройка заданной температуры: Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.  Программирование  Для входа в режим программирования удерживайте, в течение 2-5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора».  Далее, для настройки параметра, нажмите кнопку «SЕТ» и кнопками «+» или «-» измените значение параметра.  Также в меню можно настроить отображение температуры в Цельсиях или Фаренгейтах.  Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд. Код параметр Описание параметра Диапазон настройки По умолчанию Р0 Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating) С/Н С Р1 Гистерезис, °С 0,1…15 2 Р2 Верхний предел установки поддерживаемой температуры, °С 110 110 Р3 Нижний предел установки поддерживаемой температуры, °С -50 -50 Р4 Коррекция температуры, °С -7…+7 0 Р5 Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин. 0…10 0 Р6 Верхний предел температуры отключения (защита от перегрева), °С OFF или ON (при ON от 0°С до 110°С) OFF       LED дисплей отображает следующие значения: «LLL» – датчик не подключен, «ННН» – температура вне диапазона (меньше -50°С или больше 110°С), «–» превышение пределов заданных в параметре Р6  Сброс параметров в
